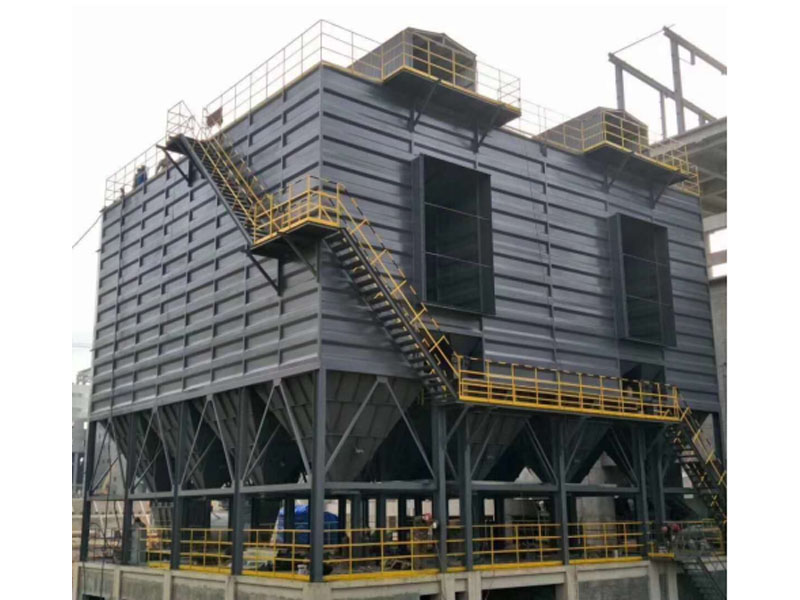

氣箱離線式脈沖布袋除塵器
氣箱離線式脈沖布袋除塵器
詳細說明
一、除塵器簡介
布袋除塵器是一種干式濾塵裝置。適用于捕集細小、干燥、非纖維性粉塵。適用于鋼鐵冶煉.冶金.化工.電子.建材.水泥行業.樂器加工.碳素加工.機械加工.各種工業電爐窯爐.瀝青混凝土攪拌站.礦山開采.鑄造.電力.橡膠.制藥.糧食加工.軍工.陶瓷.輕工業.各種烘干機.非金屬礦微細粉深加工領域.噴沙.耐火材料等工業大氣污染企業污染物回收。
二、除塵器規格品種
氣箱脈沖袋式除塵器根據室的數量和每室濾袋的數量，組成多種不同規格。每室的袋數有32、64、96、128袋四種，全系列共有33種規格，濾袋直徑為130mm，濾袋長度2500mm，收塵效率可達99%（視工況而定）。
三、除塵器結構
a、箱體

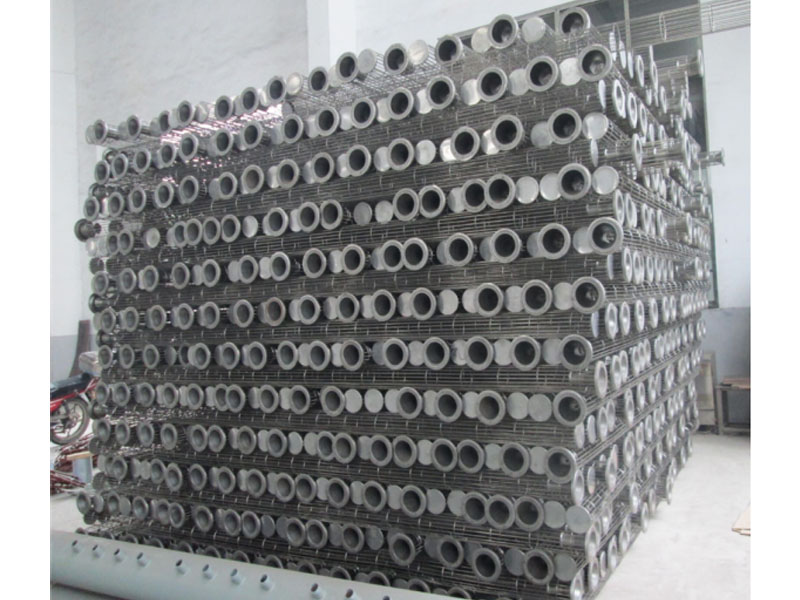

箱體主要是固定袋籠、濾袋及氣路元節之用，并制成全密閉形式。頂部設有人孔檢修門，安裝和更換袋籠、濾袋全部在這里進行，比較方便。
根據規格的不同，箱體內又可分成若干個袋室，相互之間隔開，以實現離線（off-line）清灰。每個室內均設有一個閥門，控制倉室開閉。
設備進出口均設置在箱體上，進口處設置向灰斗傾斜的擋板，將入口煙氣導向灰斗內。
b、灰斗
灰斗布置在袋室的下部，出灰口可根據業主要求配置星形卸料器或氣力輸灰裝置，可連續進行排灰。
四、除塵原理
含塵氣體由箱體上的進口進入，在導流板的作用下先進入灰斗后，一部分較粗塵粒在這里由于慣性碰撞、自然沉降等原因落入灰斗，大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被阻留在濾袋外側，凈化后的氣體則由濾袋內部進入箱體，再經由閥板孔、出風口排出，達到除塵的效果。
隨著過濾過程的不斷進行，濾袋外側的積塵逐漸增加，除塵器的運行阻力也逐漸增高，就需要對布袋進行清灰處理，清灰控制器發生信號，提升閥將氣孔關閉，切斷過濾氣流，然后電磁脈沖閥打開，以較短的時間（0.1秒左右）向箱體內噴入壓力為0.4-0.6mpa的壓縮空氣，壓縮空氣在箱體內迅速膨脹，涌入濾袋內部，使濾袋產生變形、抖動，加上逆氣流的作用，濾袋外部的粉塵便被清除下來掉入灰斗，清灰完畢后，提升閥再次打開，除塵器又進入過濾工作狀態。
