詳細說明

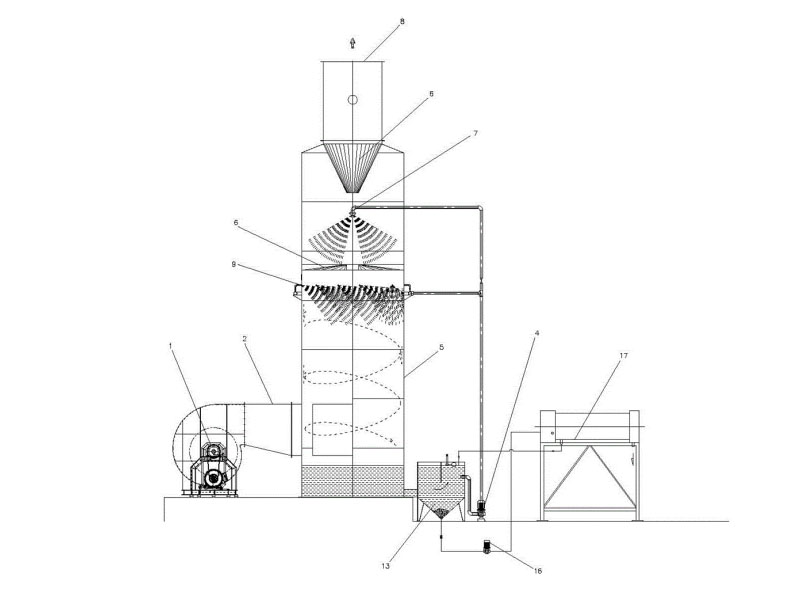

立式水膜除塵器是依靠含塵氣體切向進入時產生的離心力，使塵粒與在筒體內壁上所形成的水膜相接觸，被水所粘附。其除塵效率與旋風除塵器一樣，隨氣體進口速度增加和筒體直徑減小而增大。含塵氣體的進口速度一般取13～22m/s。太高會使水膜破壞，壓力損失也太高。由于只要塵粒受離心力甩到器擘，就會為水膜所粘附而捕集，而且捕集的塵粒不會再飛揚，所以除塵效率比干式旋風除塵器要高得多。此外，除塵器的筒體高度對除塵效率也有影響，一般高度不小于筒體直徑的5倍。

(一)CLS型和CLS/A型立式水膜除塵器

　　立式水膜除塵器常用的有CLS型、CLS/A型和干濕一體型除塵器(旋風水膜雙級除塵器)等。它們的出口方式有兩種，帶有蝸殼形的出口稱為X型，不帶蝸殼形的出口稱為Y型。另外，根據氣體進入除塵器內的旋轉方向(從頂視判斷)又分為N型(逆時針)和S型(順時針)兩種。

　　CLS和CLS/A型立式水膜除塵器應用范圍基本相同，僅是各部分的尺寸比例不同及噴嘴不一樣。另外，CLS/A型帶有擋水圈，以減少除塵器的帶水現象。

　　立式水膜除塵器筒體內壁上應形成連續不斷的均勻水膜，盡量避免氣體或噴嘴濺起水滴而被氣流帶走。因此應選擇適當?shù)倪M口風速，噴嘴應保證供水沿切線方向噴入內壁，水壓要恒定在0.3～0.5kgf/cm2之間。為保持水壓穩定，可設置恒溫水箱。噴嘴間距不宜過大，約300～400mm。此外，圓筒內表面上也不應該有突出的焊縫或凹凸不平，以免水滴飛濺。立式水膜除塵器進口的高允許含塵量為2g/m3，否則應在其前增加一級除塵器，以降低進口含塵濃度。

CLS型立式水膜除塵器如圖6—24，其主要性能及尺寸見表8—10和表6—ll。

CLS/A型立式水膜除塵器如圖8—25，其主要性能及尺寸見表6—12和表6—13。

(二)干濕一體除塵器

　　干濕一體除塵器是將旋風除塵器內筒作為水膜除塵器的筒體，使旋風與水膜兩種除塵作用有效地結合在一起，使含塵氣體在一個除塵裝置中得到二次凈化，以提高除塵效率。其除塵效率一般為95%左右，對疏水性粉塵，如石墨、炭黑等為93%。含塵氣體從入口進入裝置內，先經一級旋風除塵器除塵，然后進入內筒(內壁有流動的水膜)，再進行二次離心水膜除塵。

　　由于增加了~級干式除塵，所以進口允許高含塵濃度可以高些，達4g/m3。進口速度以18～20m/s為好，要求的水壓為1kgf/cm2。耗水量為0.07～0.31/m3，壓力損失為65～95mmH2O。
